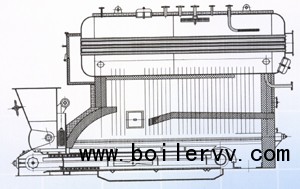

結構簡介：臥式快裝鍋爐是一種臥式三回程水火管式鍋爐。在鍋筒內布置二束火管，爐膛兩側裝有光管水冷壁管；燃燒采用輕型鏈條爐排實現機械加煤，并配有鼓、引風機實現機械通風。燃料自煤斗落到爐排上，隨爐排進爐膛后燃燒，煙氣經過后拱上部燃燒室，由燃燒室向上通過后棚管煙室進入第一管束到前煙箱，再由前煙箱折入第二束 至后煙箱，通過引風機抽引進入煙道、除塵器及煙囪，最后排向大氣。該鍋爐自動化水平高，鍋爐給水自動調節、高低水位報警、低水位聯鎖保護，引、送風機聯鎖保護。鍋爐上煤、出渣等操作機械化，配套輔機齊全。
