【氣動內螺紋球閥】羅亞特氣動內螺紋球閥系列
氣動內螺紋球閥產品簡介：
氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
氣動內螺紋球閥工作原理：
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。定位器可調節閥門管道流量。
氣動內螺紋球閥產品特點：
◆球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
◆球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。
◆球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
◆閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
氣動內螺紋球閥|氣動三片式球閥|氣動對焊球閥|氣動卡箍球閥
【氣動內螺紋球閥】羅亞特氣動內螺紋球閥系列
氣動內螺紋球閥主要技術參數
閥體
| 閥體形式 | 內螺紋精鑄閥體 |
| 公稱通徑 | DN6～100mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
| 閥芯形式 | O型球型閥芯 |
| 流量特性 | 快開特性 |
氣動內螺紋球閥執行機構
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動內螺紋球閥主要閥體結構圖
 |
 |
|
三片式氣動球閥(閥體)
|
二片式氣動球閥(閥體)
|
氣動內螺紋球閥主要零件材料
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
| 2 | 閥座 | PEFE、PPL、304、316 |
| 3 | 球體 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金屬石墨纏繞墊片 |
| 5 | 右閥體(中閥體) | WCB、CF8、CF8M、CF3M |
| 6 | 閥桿 | 2Cr13304、316、316L |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
氣動內螺紋球閥主要性能指標
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||||
氣動內螺紋球閥主要性能參數
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

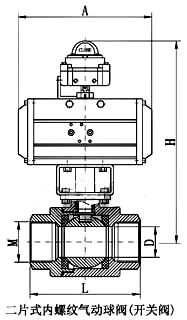

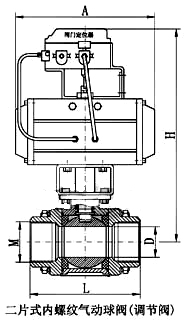

氣動內螺紋球閥主要外形及連接尺寸
 |
 |
|
公稱通徑
|
內螺紋連接
|
|||||
|
mm
|
inch
|
D
|
L
|
H
|
G
|
A
|
|
10
|
3/8
|
10
|
60
|
157
|
3/8″
|
140
|
|
15
|
1/2
|
15
|
75
|
168
|
1/2″
|
140
|
|
20
|
3/4
|
20
|
80
|
170
|
3/4″
|
140
|
|
25
|
1
|
25
|
90
|
180
|
1″
|
140
|
|
32
|
11/4
|
32
|
110
|
185
|
11/4″
|
164
|
|
40
|
11/2
|
38
|
125
|
200
|
11/2″
|
164
|
|
50
|
2
|
50
|
144
|
210
|
2″
|
190
|
|
65
|
21/2
|
64
|
186
|
230
|
21/2″
|
210
|
|
80
|
3
|
78
|
206
|
250
|
3″
|
247
|
|
100
|
4
|
98
|
240
|
270
|
4″
|
247
|
