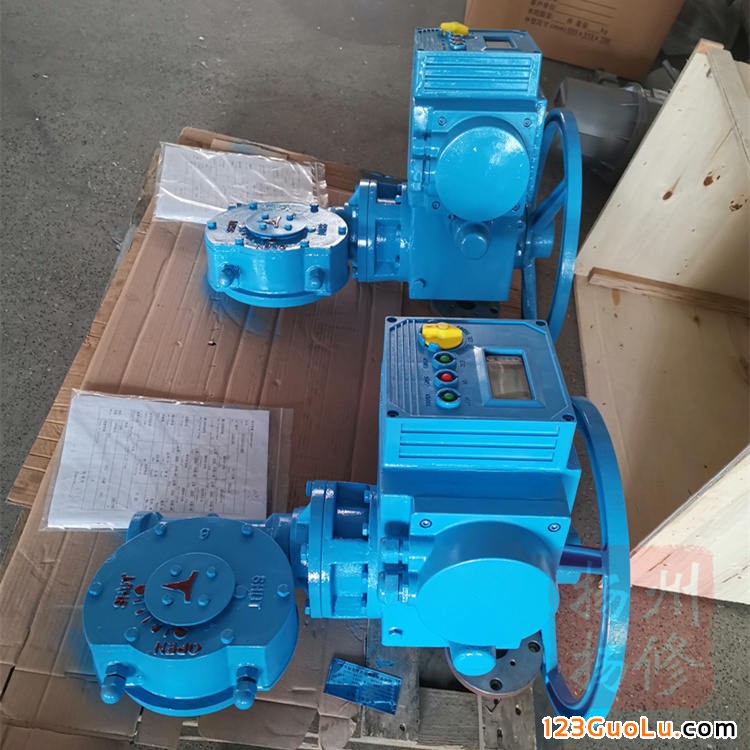

揚修電力電動調節門2SQ3522-MU，帶控制單元可分體安裝
    點擊查看大圖 |
|
詳細信息
2SQ3 (2SJ3) 系列部分回轉（角行程）電動執行機構是對開環和閉環控制系統中的最終控制元件（如閥門、風門、擋板）的運行進行控制的一種驅動裝置。
2SQ3（2SJ3）系列是揚州市揚修電力設備有限公司2SA3系列多回轉電動執行機構的派生產品，它可以準確的按控制指令動作，是對球閥、碟閥、風門等實現遠控、集控和自動控制的必不可少的驅動裝置，本系列產品不僅可用于電站，還可以用于石化、礦山、公共事業等。具有如下特點：
1. 具有2SA3多回轉電動執行機構的控制功能；
2.具有防塵防水功能，防護等級IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
3.2SQ30(2SJ30)適用于碟閥、風門、球閥、擋板2SQ35(2SJ35)適用于各種部分回轉的調節閥等；
4.2SQ3為部分回轉電動執行機構，2SJ3為角行程帶搖臂的電動執行機構。
技術條件
1.環境溫度： 開關型：-20℃ ~ +80℃; 調節型：-20℃ ~ +60℃
2.相對溫度： ≤95% （25℃）
3.工作環境： 不含強腐蝕性或爆炸性氣體的工況
4.防護等級： IP67、IP68（特殊定貨）
5.電源： 380V 50HZ 或 220V 50HZ （2000N.m以下）
6.調節用閥位信號：0/4—20mA
性能參數
2SQ35（2SJ35）系列調節型部分回轉（角行程）電動執行機構主要性能參數
|
型號 |
基本結構 |
控制轉矩范圍(Nm) |
90°全行程時間 |
|
2SJ3511 2SQ3511 |
2SA3511+JW63A |
150～220 |
15、22、30 |
|
2SJ3512 2SQ3512 |
2SA3512+JW80B |
450～600 |
21、30、42 |
|
2SJ3521 2SQ3521 |
2SA3521+JW100B |
900～1200 |
21、30、42 |
|
2SJ3522 2SQ3522 |
2SA3522+JW125B |
1800～2500 |
21、30、42 |
|
2SJ3531 2SQ3531 |
2SA3531+JW160B |
3500～5500 |
21、30、42 |
|
2SJ3532 2SQ3532 |
2SA3532+JW200B |
7500～11000 |
21、30、42 |
2SQ30（2SJ30）系列開關型部分回轉（角行程）電動裝置主要性能參數
|
型號 |
基本結構 |
控制轉矩范圍(Nm) |
90°全行程時間 |
|
2SJ3011 2SQ3011 |
2SA3011+JW80B |
180～500 |
21、30、42 |
|
2SJ3012 2SQ3012 |
2SA3012+JW80B |
500～1000 |
21、30、42 |
|
2SJ3021 2SQ3021 |
2SA3021+JW100B |
1000～2000 |
21、30、42 |
|
2SJ3022 2SQ3022 |
2SA3022+JW125B |
2000～4000 |
21、30、42 |
