智能分散式燃氣激波吹灰器是由以下四個系統組成的：
1.可燃氣體控制系統（如下圖1）
該系統主要由乙炔瓶，減壓閥，匯流排，阻火器，乙炔泄露檢測裝置，乙炔管道組成，乙炔瓶采用國家標準40升定型產品，使用數量根據鍋爐安裝吹灰器的數量合理配置，乙炔瓶放置在0米的專用房間內，環境要求面積在9平方米左右，空氣對流，遠離火源。

2.脈沖配氣控制系統（如下圖2）
本系統是由混合點火兩個單元組成，單套脈沖配氣系統控制兩臺脈沖發生器。
（1）混合單元，本單元由配氣控制柜，旋渦氣泵，空氣截止閥，乙炔截止閥，防爆國際知名品牌電磁閥，空氣逆止閥，乙炔逆止閥，混合裝置，故障報警裝置等部件組成，它是根據各種鍋爐燃燒介質的技術參數，及積灰情況，通過精確的計算，選定吹灰參數，設置最佳的燃氣和空氣比例，通過電磁閥的打開，使可燃氣和空氣進入混合裝置，空氣和燃氣管路均設置有兩級以上止回裝置，絕對保證系統安全可靠的運行。

（2）點火單元，該單元由點火裝置、高能點火器和點火狀態檢測裝置等部件組成，配氣控制柜內安裝高能點火器，它是將設置時間內的混合氣體經高能點火器點火，而產生脈沖爆燃氣體，高能點火器采用我國航空航天工業最新產品，具有1.5焦耳的點火能量，無積碳，無啞炮，可連續使用20萬次以上的優點，絕對保證點火程序安全運行，而火花塞式的點火裝置只有50毫焦的點火能量，容易積碳，容易產生啞炮，只有三個月以內的使用壽命。

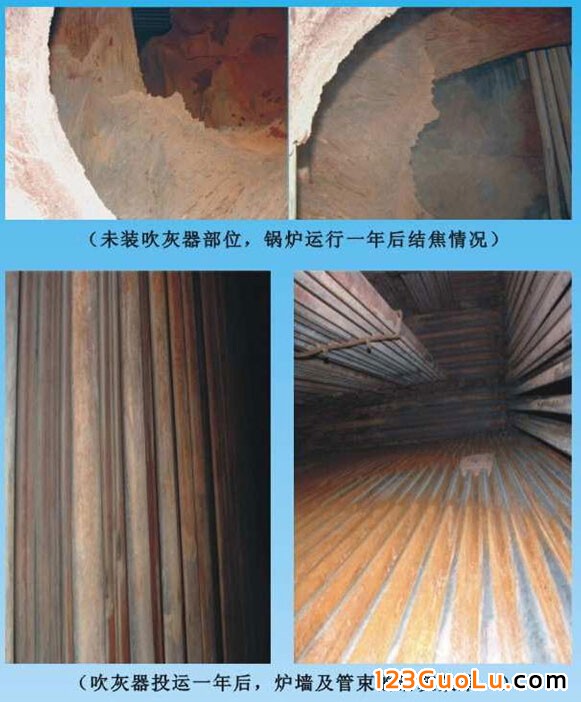

該系統主要是由脈沖均流器，脈沖發生器，耐高溫密封裝置，防沖刷脈沖引發管，脈沖穩流裝置和噴口組成，脈沖發生器用于高能氣體的膨脹，和吹灰氣體能量的集中與釋放,內部設計安裝有脈沖紊流裝置，可保證兩種氣體均恒匹配，經點火爆燃后，杜絕出現啞炮現象，爆燃氣通過脈沖引發管和噴口作用至受熱面而達到除焦吹灰的目的，脈沖發生器與脈沖引發管采用法蘭式連接，拆裝維修方便，脈沖引發管后部安裝檢查孔，可隨時檢查噴口的使用情況，噴口設計為耐高溫不銹鋼材料，可最大限度的提高噴嘴使用壽命，避免因燒損而影響吹灰效果，噴口出口形狀根據受熱面實際尺寸精確設計，可最大限度的提高爆燃氣體的擴散范圍，減少吹灰死角，我公司由以下幾種規格的脈沖發生器，可結合鍋爐現場具體參數進行選擇，直徑377毫米，直徑351毫米，直徑325毫米，直徑273毫米，每兩臺脈沖發生器設計為一組同時工作。

本系統主要有PLC程序控制系統組成，PLC程序控制柜采用國際知名品牌西門子可編程控制器，和彩色中文顯示觸摸屏，以及國內知名品牌電器元件組成，觸摸屏作為控制系統的人機交換操作界面，用于顯示必要的操作和運行狀況信息，控制系統軟件由我公司自主精心設計，可以對多臺吹灰器實施可靠的分時，定時，循環控制，和防腐蝕保護風自動程序操作，點擊觸摸屏畫面，可完成各種設置工作，實現手動，自動的運行要求，并可隨時切換，在工作時，可實現單點多次，多點多次，各點間任意循環作業，能夠在工作狀態下在線檢測出運行故障，操作簡單明確，控制系統可一柜一爐安裝，也可一柜兩爐安裝，一柜三爐設計安裝，如果某一組吹灰器出現運行故障，系統將自動切換到下一組程序，還是正常運行，控制系統安裝有與DCS通訊系統相連接的通訊接口，實現上位機遠程操作的監控，我公司可協助DSC系統設計單位共同完成遠程控制軟件的開發使用，控制系統具有自檢功能，對運行中出現的故障會做出聲光報警提示。

智能分散式激波吹灰器系統工藝圖：
